活性炭吸脱附+冷凝回收

系统简介：

活性炭吸附回收装置利用活性炭吸附工业废气中所含苯类、酯类、酮类等有机溶剂。VOCs在线监控系统通过对尾气的实时监测控制活性炭脱附进程。脱附后的水溶液经过多级冷凝降温，其中的有机物与水分离回用于生产，由此实现资源的再利用。
1、适用行业：纺织、皮革、电子材料、医药、农药、精细化工、合成树脂、包装印刷、锂电、食品加工、机械加工、胶粘涂覆等行业。
2、处理对象：含苯类、酯类、酮类等废气。

系统原理
系统技术特点
系统使用工况

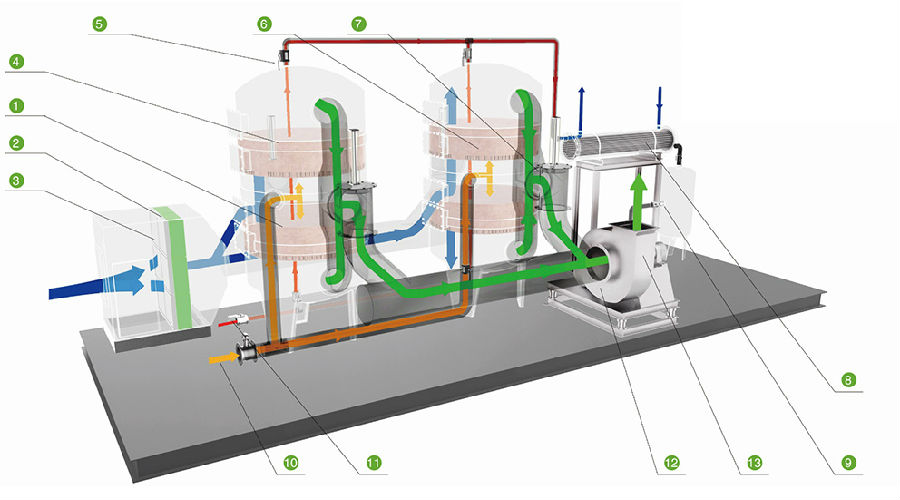

工艺流程模型图

预处理吸附：废气经风机加压进入活性炭吸附器，有机组分在穿透活性炭层时被吸附，吸附净化后的气体从顶部排放。
脱附再生：脱附回收工艺采用水蒸气将活性炭再生。脱附蒸汽由顶部进入，加热活性炭床层，脱附有机物，脱附活性炭湿度和温度很高，需要向吸附器内吹扫空气，使活性炭吸附床降温降湿。
冷凝回收：脱附产生的混合蒸汽经冷凝器回收液态混合液，混合液可以通过重力分层、蒸馏、精馏等手段回收有机物。

1、采用304不锈钢，经久耐用。
2、采用先进的均风系统，提高活性炭吸附效率。
3、炭槽设置自动泄压和温度报警装置，阀体有联锁保护，当温度或压力过高时，可自动报警和消防。
4、炭槽保温，更节能。
5、设计合理，占地面积小

组分单一、沸点低、黏性低、回收价值高、露点较高的有机废气。

⑴ 吸附罐 ⑵ 高效过滤器 ⑶ 板式过滤器 ⑷ 吸附床 ⑸ 蒸汽出口 ⑹ 吸附罐 ⑺ 切换阀 ⑻ 冷凝器 ⑼ 油水分离器 ⑽ 干燥空气入口 ⑾ 蒸汽入口 ⑿ 风机 ⒀ 分离储存器
